Guide des types d’échographes

Principaux sujets de l’article :

1. Applications de l’échographie
2. Principales marques et séries d’échographes
3. Combien coûte un échographe
4. Échographes d’occasion, Reconditionnées ou neufs
5. Spécifications de l’échographe
6. Quelles sondes d’échographie choisir
7. Liste de contrôle pour l’entretien de l’échographe
8. Résumé du guide des types d’échographes

Cet article a été mis à jour le 04/03/2025

Les échographes de diagnostic se présentent sous de nombreuses formes.

Ce guide est destiné à offrir un aperçu approfondi des nombreux points à examiner lors de l’achat d’un échographe. De plus, il vous permettra de vous orienter plus facilement parmi les différents types d’appareils.

L’échographe utilise une méthode d’imagerie populaire, en partie parce qu’il utilise des ondes sonores à haute fréquence pour générer des images en direct. De ce fait, l’échographie est une radiation non ionisante et inoffensive, contrairement aux rayons X utilisés dans d’autres types d’équipements d’imagerie médicale.

Ils sont utilisés pour de nombreuses applications différentes et sont devenus hautement spécialisés. C’est pourquoi il existe tant de types d’échographes.

Alors, comment choisir le bon ?

Ce guide vous accompagnera à travers les points essentiels de cette décision.

Applications des échographes

Les différents types d’échographes peuvent être dédiés à certains types d’examens. Toutefois, un système cardiaque avancé n’est pas optimal pour l’obstétrique et la gynécologie.

Par conséquent, réfléchissez aux examens pour lesquels le système sera utilisé et laissez cela guider votre décision lorsque vous recherchez des échographes à vendre.

Les applications les plus courantes des différents types d’échographes sont :

• Échographes cardiaques/cardiovasculaires
• Échographes d’obstétrique/gynécologie (OB/GYN)
• Échographes d’imagerie générale
• Échographes de service partagé (Shared Service)

Pour en savoir plus, ouvrez les sections ci-dessous.

Principales marques et séries d’échographes

Les quatre marques principales sont Siemens, GE, Philips et Canon (anciennement Toshiba).
D’autres marques sont également populaires, telles que Samsung, Esaote, Sonosite, Supersonic et bien d’autres. Par exemple, vous pouvez acquérir le Supersonic Aixplorer.

Toutes ces marques proposent des équipements de haute qualité qui conservent une grande valeur, même en tant que systèmes d’occasion.

Cette section vous donne un aperçu des principales séries au sein de chacune des quatre grandes marques d’échographes et des différents types d’appareils qu’elles proposent.

Nous nous concentrons principalement sur les modèles populaires sur le marché de l’occasion.

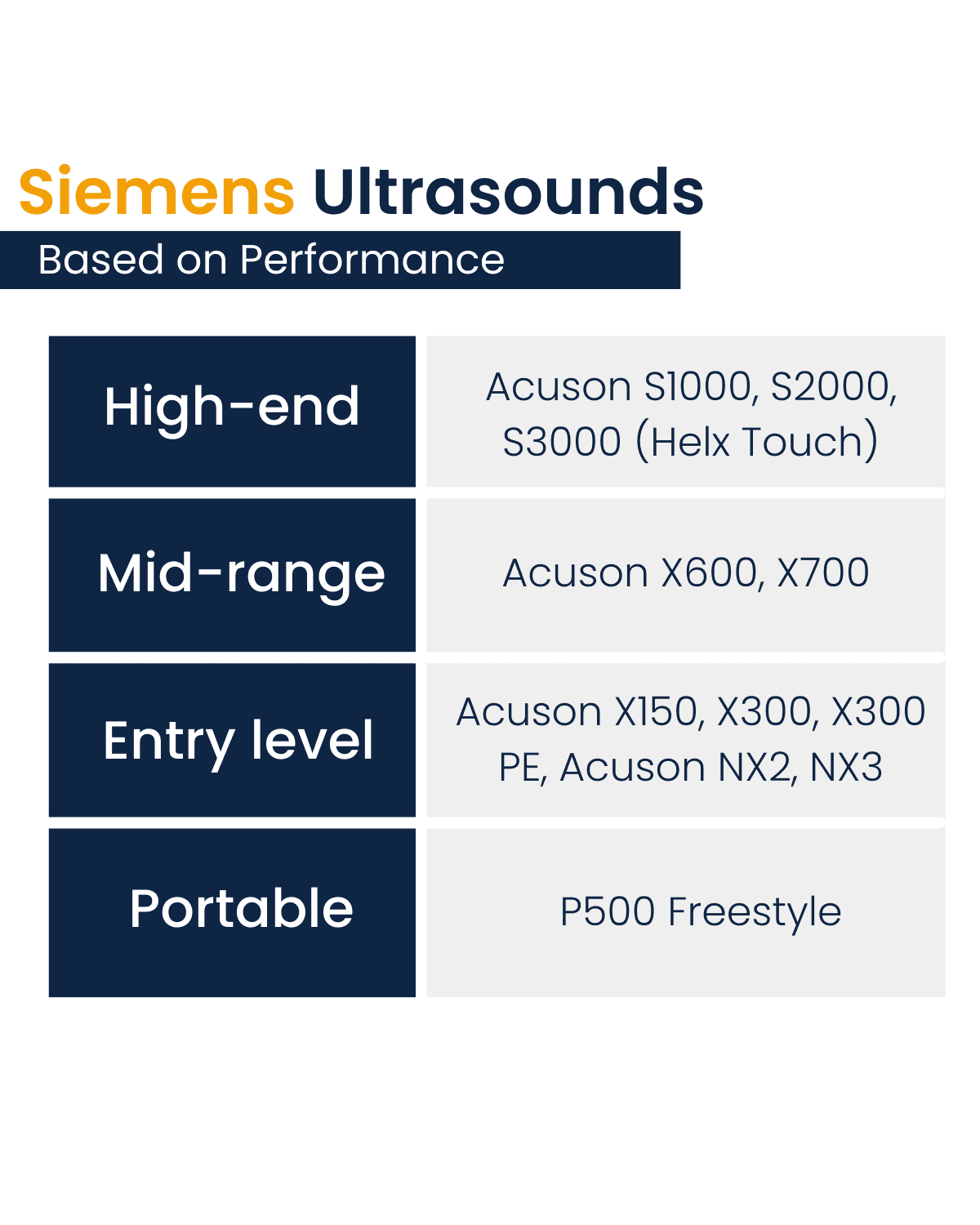

Séries d’échographes Siemens

Les échographes Siemens sont polyvalents. Leurs séries ne sont pas divisées par application, nous les avons donc réparties par niveau de performance.

La série Acuson X couvre les segments d’entrée et de milieu de gamme. Elle comprend des modèles tels que le X300, le X700, et plus encore. Tous ces systèmes sont destinés à l’imagerie générale et peuvent réaliser une large gamme d’examens.

La série Acuson S

Elle couvre les segments de milieu et de haut de gamme. Les échographes Siemens S sont polyvalents et recommandés pour l’imagerie générale et l’OB/GYN.

Cette série comprend les Siemens Acuson S1000, Acuson S2000 et Acuson S3000, y compris les nouvelles versions HELX et HELX Touch, qui offrent une qualité d’image améliorée. Le S3000 dispose même de la technologie d’imagerie eSie Fusion.

Siemens propose également un système cardiaque dédié, l’Acuson SC2000. De plus, ils disposent de séries plus récentes incluant le Sequoia, le Redwood et le Juniper.

Ces systèmes avancés sont également axés sur l’imagerie générale et le service partagé.

Séries d’échographes GE

GE divise ses séries par applications.

Les principales sont Voluson, Vivid et Logiq. Chacune de ces séries est subdivisée en sous-séries. Pour Voluson et Logiq, les sous-séries sont E (modèles haut de gamme), S (milieu de gamme) et P (modèles d’entrée de gamme). Pour les Vivid, il s’agit de E, S et T, où T représente l’entrée de gamme.

La série Voluson est dédiée à l’OB/GYN et à la santé des femmes. Elle comprend des modèles tels que le Voluson E, le Voluson E6, le Voluson E8 et le Voluson E10, le Voluson S10 Expert, le Voluson E10 BT19 OLED, le Voluson S8, le Voluson 730 Expert/Pro, ainsi que les échographes portables Voluson I et Voluson E.

La série Logiq est destinée à l’imagerie générale. Elle est donc idéale pour la radiologie, le sein, l’interventionnel, et plus encore.
La série se compose de plusieurs modèles, dont le Logiq S8 XDClear 2.0, le Logiq E9, le P7 et le Logiq E portable.

La série Vivid est dédiée à l’imagerie cardiovasculaire. Elle comprend des modèles tels que le Vivid S60N, le Vivid E95, le Vivid E95 Ultra Edition, le Vivid T8, le Vivid S5, le Vivid S70N, le Vivid E90 R3 et les Vivid I, Q et IQ portables.

GE a également créé la série Venue pour les échographes au point d’intervention (Point of Care) et la série d’échographes Versana pour les soins urologiques dédiés.

Séries d’échographes Philips

Philips base ses séries d’échographes sur la performance, comme Siemens, plutôt que par application, tout en proposant des échographes pour tous les types d’applications grâce à ses systèmes d’imagerie générale.

La série ClearVue regroupe des échographes d’entrée de gamme comprenant des modèles tels que les 350, 550, 650 et ClearVue 850.

La série Affiniti comprend des échographes de milieu de gamme tels que les Affiniti 30, 50 et 70.

La série Epiq se compose d’échographes haut de gamme avec des modèles tels que l’Epiq 5 et l’Epiq 7.

Philips propose également le CX50, un échographe portable également destiné à l’imagerie générale.

Séries d’échographes Canon

Canon, anciennement Toshiba, possède deux gammes d’échographes généraux.

La série Xario comprend des systèmes d’entrée de gamme tels que le Xario 200, le 200g et le 100MX.

La série Aplio se compose de modèles de milieu de gamme tels que les Aplio 300, 400, 500 et 500 Platinum.

De plus, Canon propose des modèles plus récents et avancés tels que l’i600, l’i700, et plus encore. Ils offrent également un échographe portable pour l’imagerie générale, le Viamo c100.

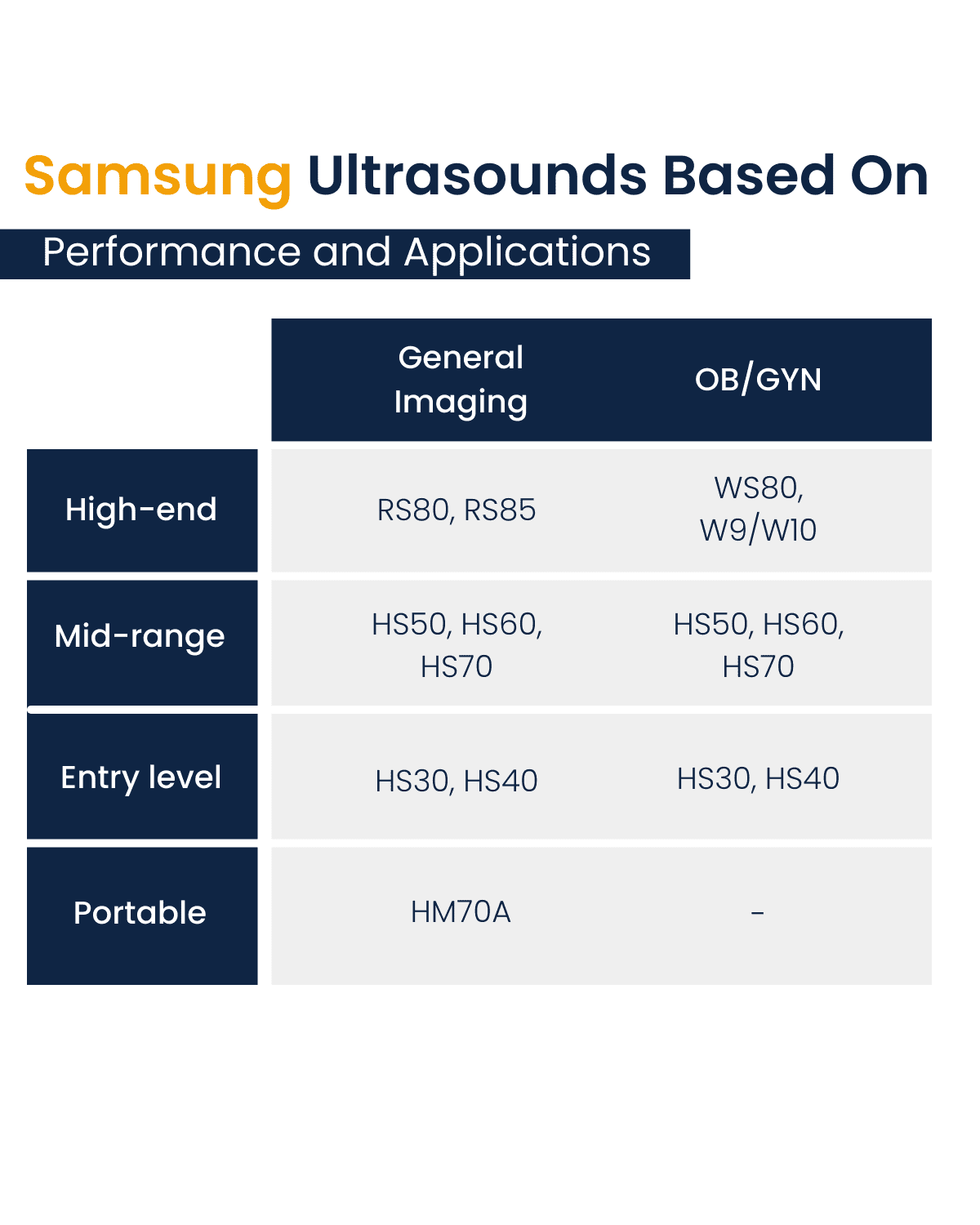

Séries d’échographes Samsung

Parmi les échographes Samsung, vous trouverez des systèmes pour l’OB/GYN, l’imagerie générale et le service partagé.

Sur le marché de l’échographie d’occasion, vous trouverez les modèles les plus couramment cités ci-dessous.

Dans le domaine de la santé des femmes et de l’OB/GYN, il existe des options telles que les Samsung HS50, HS30, HS60, HS70, HERA I10, HERA W9/ HERA W10, et le Samsung WS80A Elite.

En imagerie générale, vous pouvez trouver les Samsung RS85 Prestige et RS80, ainsi que les Samsung HS30, HS40, HS50, HS60, HS70 et HM70A.

Le Samsung HS70A est le seul système Samsung que nous proposons pouvant être utilisé pour l’imagerie cardiovasculaire.

Des modèles plus récents tels que les Samsung V8 et V7 sont également disponibles. Enfin, pour le service partagé, vous pourriez choisir les Samsung HS70 et HS60.

Les prix des systèmes d’échographie

Combien coûte un échographe ?

Cela varie énormément, car les différents types d’échographes affichent des prix distincts. Les tarifs dépendent de plusieurs facteurs tels que l’âge, l’état et le modèle.

Chez LBN Medical, vous pouvez trouver des échographes allant de 5 000 à plus de 80 000 euros.

Dans le tableau ci-dessous, vous pouvez voir un aperçu simple des prix des échographes basés sur les principales marques. Le coût est déterminé par l’état et le type d’appareil. L’état est divisé en neuf, reconditionné et d’occasion, et le type est défini comme entrée de gamme, milieu de gamme et haut de gamme.

Les prix sont indiqués en milliers d’euros et concernent uniquement l’unité centrale (box only).

Si vous préférez, vous pouvez également regarder notre vidéo avec Mehdi Smail expliquant la matrice des prix des échographes.

En général, les systèmes d’échographie sur le marché de l’occasion ont entre 4 et 7 ans.

Comme le montre la matrice, l’avantage d’acheter d’occasion ou reconditionné est de pouvoir choisir un système plus avancé. De plus, encourager l’utilisation des équipements le plus longtemps possible rend l’industrie de l’imagerie médicale plus durable.

Comme les prix ci-dessus concernent uniquement l’unité centrale, vous devez ajouter le coût des sondes d’échographie.

Si vous souhaitez en savoir plus sur les prix et les facteurs qui les influencent, lisez notre article complet sur Combien coûte un échographe.

Vous y trouverez également des informations sur les systèmes de démonstration et d’autres exemples de modèles dans chaque catégorie.

Échographes d’occasion, Reconditionnées ou neufs

Maintenant que vous avez un aperçu des prix approximatifs par catégorie, nous aimerions ajouter quelques mots sur chacune d’elles.

Échographes d’occasion

L’équipement d’occasion est une catégorie très large. Certaines entreprises se contentent de déplacer les systèmes, qui sont vendus « en l’état ». Les options et configurations seront les mêmes que celles du propriétaire précédent, vous n’avez pas le choix en la matière.

Le prix peut être bas, mais cela comporte également un peu plus de risques.

Cependant, chez d’autres entreprises, tous les échographes d’occasion à vendre ont été nettoyés et testés par des techniciens professionnels. En résumé, la haute qualité est garantie, et c’est là que vous trouverez un excellent rapport qualité-prix.

Échographes de seconde main

Cela peut paraître surprenant, mais cette catégorie peut aussi être vaste. Vous pouvez obtenir du reconditionné au sens défini par le vendeur, du reconditionné ISO ou du reconditionné OEM.

Avec un reconditionnement général, le vendeur a soumis le système à un processus pouvant inclure des aspects cosmétiques et fonctionnels. Par exemple, le nettoyage et la peinture, le remplacement de pièces et l’installation d’options. Toutefois, cela peut rester limité.

Il est donc important de poser des questions.

Le reconditionnement certifiée ISO ou OEM implique le suivi de processus plus strictement définis.

Chez LBN Medical, nous proposons à la fois des équipements d’échographie de seconde main et des systèmes reconditionnés ISO et OEM.

Neuf

Les systèmes neufs sont, bien entendu, flambant neufs, il n’y a pas grand-chose de plus à dire. Zéro risque, mais à un prix plus élevé.

Spécifications de l’échographe

Nous espérons que vous êtes désormais un peu plus au courant des types d’échographes disponibles, de vos besoins et de leur coût.

Et bien sûr, vous pouvez toujours nous contacter pour toute question.

Il ne reste plus que quelques aspects supplémentaires à considérer pour choisir le bon modèle.
Vous pouvez lire des informations sur chacun d’eux dans les sections ci-dessous.

Quelles sondes d’échographie choisir

Pour envoyer et recevoir le signal et utiliser votre système d’échographie, vous avez besoin de sondes, également appelées transducteurs.

Le premier point important est que toutes les sondes ne sont pas compatibles avec tous les échographes, assurez-vous donc de choisir la bonne.
Et interrogez notre équipe en cas de doute.

Deuxièmement, les différents types de transducteurs d’échographie sont plus adaptés à certains types d’examens.
Comme la sonde convexe pour l’abdomen et la sonde à balayage sectoriel pour le cardiaque.

En général, les différents types diffèrent par leur empreinte (footprint), leur fréquence et la disposition des cristaux piézoélectriques.

Sondes linéaires

La taille de l’empreinte est relativement large, la forme du faisceau est rectangulaire et la fréquence est élevée (7 – 18 MHz).

Par conséquent, la résolution en champ proche est excellente, ce qui la rend idéale pour les examens superficiels du vasculaire, des petites parties, des nerfs, du système musculo-squelettique et du sein.

Sondes convexes

Les sondes convexes ont une large empreinte, une forme de faisceau convexe et une fréquence basse (2,5 – 5 MHz).
Sa basse fréquence en fait une sonde idéale pour les examens en profondeur.

Elle est donc utilisée pour les examens échographiques abdominaux, vasculaires, nerveux, musculo-squelettiques et OB/GYN.

De plus, il existe un sous-type appelé micro-convexe avec une empreinte beaucoup plus petite, typiquement utilisé en néonatalogie et en pédiatrie.

Sondes à balayage sectoriel (Phased Array)

Celles-ci ont une empreinte assez petite et émettent des ultrasons à basse fréquence (2 – 8 MHz). Elles offrent donc une résolution plus faible mais une pénétration plus profonde.

Les sondes à balayage sectoriel ont des points de faisceau étroits et presque triangulaires, mais ils peuvent s’élargir en fonction de la fréquence appliquée.

Elles sont généralement utilisées pour l’imagerie à travers les fenêtres acoustiques du crâne ou les espaces intercostaux.

Sondes spécialisées

En plus de ces sondes standard, il existe une gamme de sondes plus spécialisées.

Elles incluent les sondes internes, conçues pour des orifices corporels spécifiques. Elles ont donc des empreintes très réduites.

Les sondes transœsophagiennes ou ETO produisent des images du cœur à travers l’œsophage.
Il existe également des sondes « crayon », aussi appelées sondes Doppler CW, pour mesurer le mouvement et le son du sang.

De plus, il existe un certain nombre de sondes conçues pour un usage chirurgical, comme les sondes laparoscopiques.

Entretien de l’échographe

Une fois que vous avez acheté un système d’échographie d’occasion, autant en prendre grand soin.

Globalement, les performances d’un échographe diminuent légèrement avec le temps. Une bonne routine d’entretien est une option pour ralentir ce processus et peut être appliquée à tous les types d’échographes.

Voici 5 points importants pour l’entretien d’un échographe :

1. Vérifications quotidiennes de l’échographe
2. Prêtez attention à vos sondes d’échographie
3. Prévention en fin de service
4. Sauvegarde complète du système
5. Maintenance préventive pour votre échographe

Obtenez des informations plus détaillées dans notre liste de contrôle pour l’entretien de l’échographe.

Résumé du guide des échographes

Merci d’avoir lu jusqu’ici. Dans ce paragraphe, nous résumerons les points les plus importants de ce guide sur les types d’échographes.

Ce guide est destiné à offrir un aperçu complet des nombreux éléments à prendre en compte lorsque vous cherchez à acheter un échographe.

Si vous êtes arrivé jusqu’ici dans ce guide des types d’échographes et que vous avez encore des questions, n’hésitez pas à nous contacter. Vous pouvez obtenir une assistance supplémentaire de la part de notre équipe professionnelle.
