Installation d’un tube de scanner : à faire et à ne pas faire

L’équipe d’ingénierie de Richardson Healthcare a établi une liste des points importants à retenir lors de l’installation d’un tube de scanner.

À FAIRE : consultez les documents de service du fabricant pour obtenir les instructions de travail complètes. Les informations contenues dans cet article de blog sont présentées à titre indicatif et ne doivent pas être considérées comme des instructions complètes.

À NE PAS FAIRE : ne prenez pas de raccourcis dans le processus. Les étapes d’installation sont décrites ci-dessous et chaque étape est importante pour l’installation, le réglage et l’étalonnage corrects du tube. Un remplacement complet du tube prendra environ 8 heures.

À FAIRE : téléchargez et enregistrez tous les fichiers XCLog et les fichiers de réglage I/F avant de commencer tout travail. Ces fichiers peuvent s’avérer précieux pour référence ultérieure et/ou dépannage.

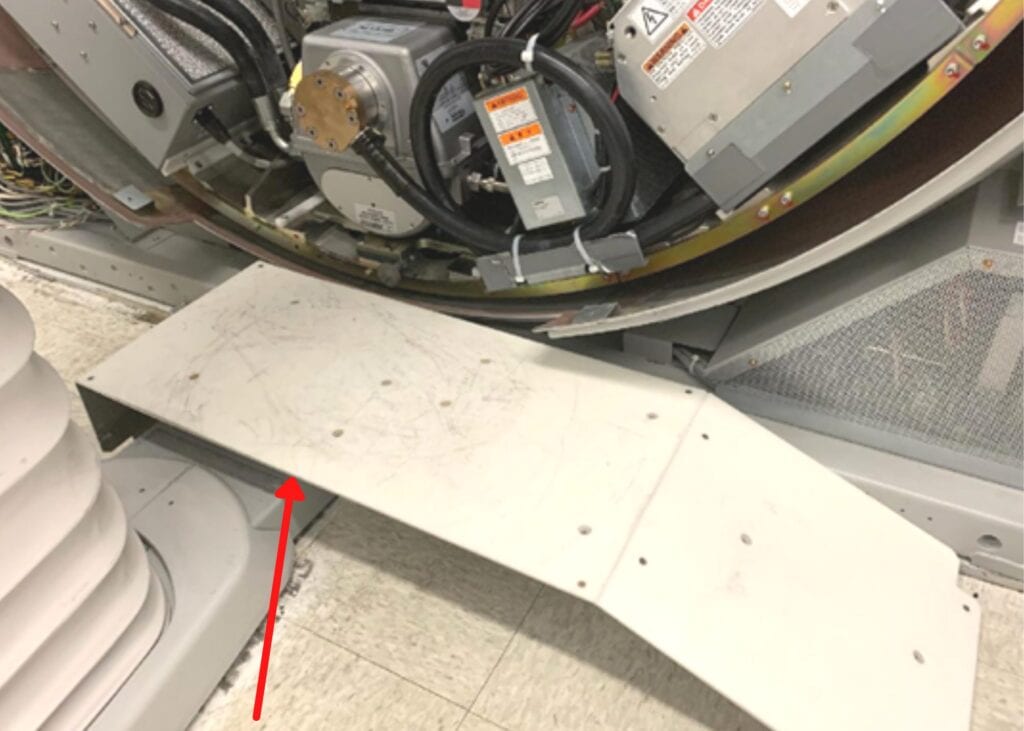

À NE PAS FAIRE : n’essayez pas de soulever manuellement le tube pour l’insérer ou le retirer du portique. Utilisez le gabarit de remplacement de tube fourni avec chaque scanner Aquilion 16/32/64. Le gabarit de remplacement de tube permet à un seul ingénieur de service de remplacer le tube avec un risque minimal de blessure. Les instructions d’utilisation du gabarit se trouvent dans le manuel de remplacement et de réglage du fabricant fourni avec chaque scanner. L’image ci-dessous montre le gabarit en place lors du retrait du tube.

À FAIRE : documentez le numéro de modèle et le numéro de série du tube retiré pour une utilisation ultérieure. Vous aurez besoin de ces informations pour remplir le rapport de service du tube à retourner à Richardson Healthcare.

À FAIRE : effectuez la procédure suivante pour le réglage et l’étalonnage du tube une fois celui-ci installé :

• Réglez les IF à 80 kV et 100 kV, foyer large et petit (durée approximative : 5 minutes)
• Effectuez le rodage du tube (durée approximative : 1 heure)
• Attendez au moins 1 heure pour permettre au tube de refroidir avant de passer à l’étape suivante
• Préchauffez le tube à 50 % OLP (durée approximative : 5 minutes)
• Réglez les IF à 80 kV, 100 kV, 120 kV et 135 kV, foyer large et petit (durée approximative : 20 minutes)
• Alignez le tube d’avant en arrière (durée approximative : 30 minutes)
• Alignez le tube de gauche à droite (durée approximative : 45 minutes)
• Effectuez les étalonnages eau et air (durée approximative : 4 heures)
• Effectuez et documentez tous les scans de contrôle qualité standard
• Réinitialisez le compteur de coupes et enregistrez le numéro de série
• Remplissez et retournez le rapport de service du tube à Richardson Electronics

À NE PAS FAIRE : ne précipitez pas l’attente après le rodage. Le rodage du tube passe par un cycle de chauffage/refroidissement/chauffage pendant l’heure nécessaire à son achèvement. Le rodage contribue à augmenter la fiabilité du tube ; laissez le tube refroidir entièrement pour garantir une efficacité maximale.

À FAIRE : soyez attentif lors des alignements du tube. Un alignement incorrect du tube peut entraîner des problèmes de qualité d’image. Voici deux exemples d’artefacts d’image possibles résultant d’un mauvais alignement du tube :

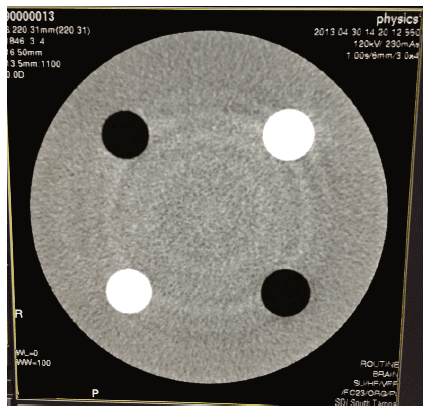

• Un mauvais alignement d’avant en arrière peut entraîner un artefact en anneau flou sur certaines coupes

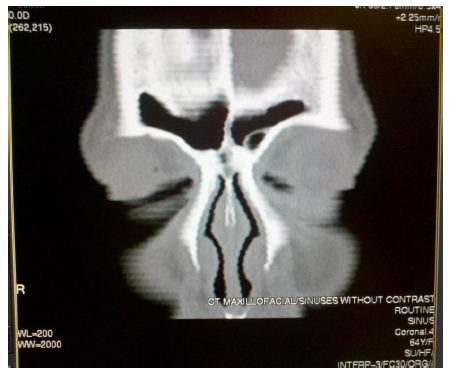

• Un mauvais alignement de gauche à droite peut entraîner un artefact zébré sur les MPR

À NE PAS FAIRE : n’omettez aucun étalonnage NRA et air. L’achèvement de tous les étalonnages contribue à garantir la meilleure qualité d’image pour tous les protocoles et peut éliminer un éventuel appel de service futur.

À FAIRE : effectuez tous les scans de contrôle qualité. L’achèvement des scans de contrôle qualité permettra de vérifier l’installation correcte du tube et le fonctionnement du système de scanner.

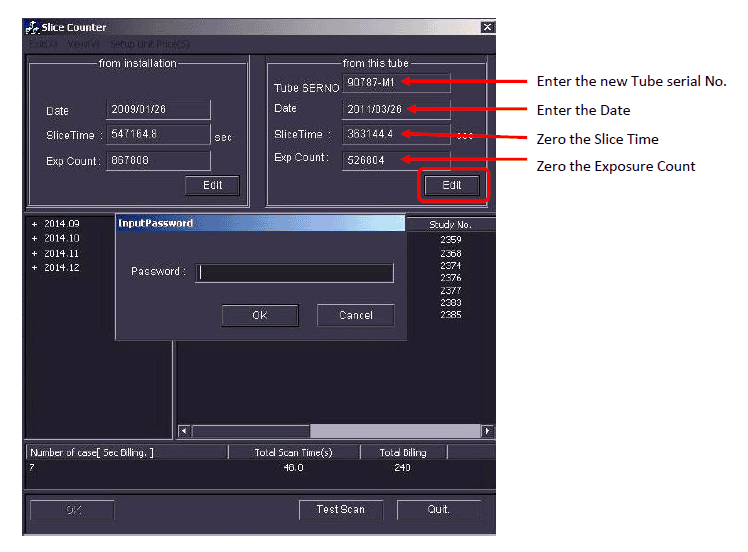

À NE PAS FAIRE : ne négligez pas le compteur de coupes. La réinitialisation du compteur de coupes et du numéro de série dans le logiciel facilitera le suivi du cycle de vie du nouveau tube.

À FAIRE : remplissez le rapport de service du tube. Un remplissage précis du rapport de service du tube facilitera un retour rapide du tube à Richardson Electronics.
